ST4系列安全光幕（TUV認證）
特點：◆通過TUV安全4級認證;◆規格型號多，適用范圍廣;◆電路設計采用冗余和自檢設計，確保當安全光幕自身出現故障時，不向所控制的電路發送錯誤信號;◆具有多種固定方式,安裝方便快捷;◆抗電磁、光干擾能力強;◆抗振性能強、防水防塵性能優越;◆使用壽命長，可靠性高;◆具有工作狀態、接線...
特點：
◆ 通過TUV 安全4級認證;
◆ 規格型號多，適用范圍廣;
◆ 電路設計采用冗余和自檢設計，確保當安全光幕自身出現故障時，不向所控制的電路發送錯誤信號;
◆ 具有多種固定方式,安裝方便快捷;
◆ 抗電磁、光干擾能力強;
◆ 抗振性能強、防水防塵性能優越;
◆ 使用壽命長，可靠性高;
◆ 具有工作狀態、接線、故障指示;
◆ 具有反向脈沖的雙路PNP安全輸出;
◆ 具有外部設備監控（EDM）功能、輔助輸出功能。
參數：
| 保護長度 | 0~12000mm |
| 保護高度 | 光軸間距×(光束數-1) |
| 光軸間距 | 7.5mm, 15mm, 30mm |
| 檢測精度 | 14mm, 21mm, 36mm |
| 工作電源 | DC24V |
| 功耗 | ＜10W（不帶負載） |
| 負載電流 | <200mA |
| 響應時間 | （光束數*0.1ms+1ms）*3 |
| 診斷覆蓋率 | >99% |
| 安全認證 | TUV |
| 安全等級 | PL e (EN ISO 13849) |
| 防護等級 | IP65 |
| 工作溫度 | –10°C ~ +55°C |
| 環境濕度 | 20°C, RH ≤85% |
| 抗光干擾 | 10000Lux (入射角≥5°) |
| 抗振動 | 頻率:10~55Hz, 振幅:0.35±0.05mm |
| 抗沖擊 | 10g, 16ms, X,Y,Z軸，每軸1000次 |
接線圖：

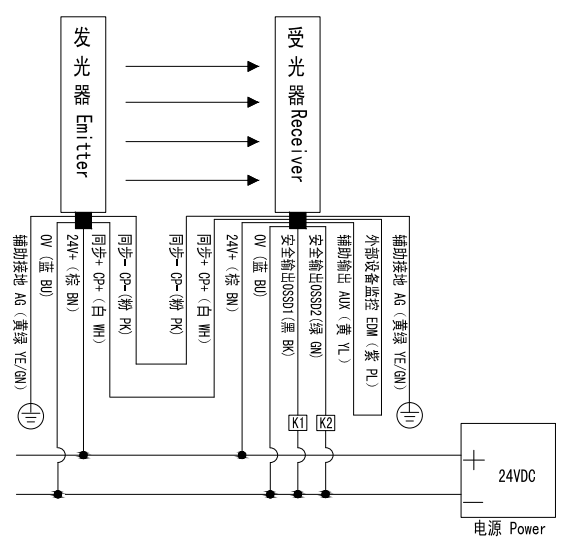

標準：

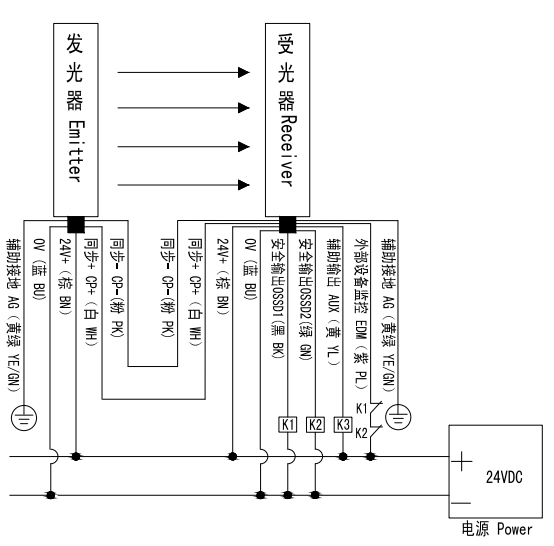

EDM功能：

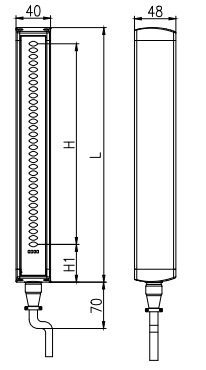

外形尺寸及選型表：
H:保護高度, L:傳感器高度，L:傳感器高度，H1=50mm,第一束光與下端蓋距離
| 檢測精度14mm | 檢測精度21mm | 檢測精度36mm | |||||||||
| 規格 | 光束 | H | L | 規格 | 光束 | H | L | 規格 | 光束 | H | L |
| ST4-14-112 | 16 | 112 | 181 | ST4-21-105 | 8 | 105 | 181 | ST4-36-90 | 4 | 90 | 181 |
| ST4-14-232 | 32 | 232 | 301 | ST4-21-225 | 16 | 225 | 301 | ST4-36-210 | 8 | 210 | 301 |
| ST4-14-352 | 48 | 352 | 421 | ST4-21-345 | 24 | 345 | 421 | ST4-36-330 | 12 | 330 | 421 |
| ST4-14-472 | 64 | 472 | 541 | ST4-21-465 | 32 | 465 | 541 | ST4-36-450 | 16 | 450 | 541 |
| ST4-14-592 | 80 | 592 | 661 | ST4-21-585 | 40 | 585 | 661 | ST4-36-570 | 20 | 570 | 661 |
| ST4-14-712 | 96 | 712 | 781 | ST4-21-705 | 48 | 705 | 781 | ST4-36-690 | 24 | 690 | 781 |
| ST4-14-832 | 112 | 832 | 901 | ST4-21-825 | 56 | 825 | 901 | ST4-36-810 | 28 | 810 | 901 |
| ST4-14-952 | 128 | 952 | 1021 | ST4-21-945 | 64 | 945 | 1021 | ST4-36-930 | 32 | 930 | 1021 |
| ST4-14-1072 | 144 | 1072 | 1141 | ST4-21-1065 | 72 | 1065 | 1141 | ST4-36-1050 | 36 | 1050 | 1141 |
| ST4-14-1192 | 160 | 1192 | 1261 | ST4-21-1185 | 80 | 1185 | 1261 | ST4-36-1170 | 40 | 1170 | 1261 |
| ST4-14-1312 | 176 | 1312 | 1381 | ST4-21-1305 | 88 | 1305 | 1381 | ST4-36-1290 | 44 | 1290 | 1381 |
| ST4-14-1432 | 192 | 1432 | 1501 | ST4-21-1425 | 96 | 1425 | 1501 | ST4-36-1410 | 48 | 1410 | 1501 |
| ST4-14-1552 | 208 | 1552 | 1621 | ST4-21-1545 | 104 | 1545 | 1621 | ST4-36-1530 | 52 | 1530 | 1621 |
| ST4-14-1672 | 224 | 1672 | 1741 | ST4-21-1665 | 112 | 1665 | 1741 | ST4-36-1650 | 56 | 1650 | 1741 |

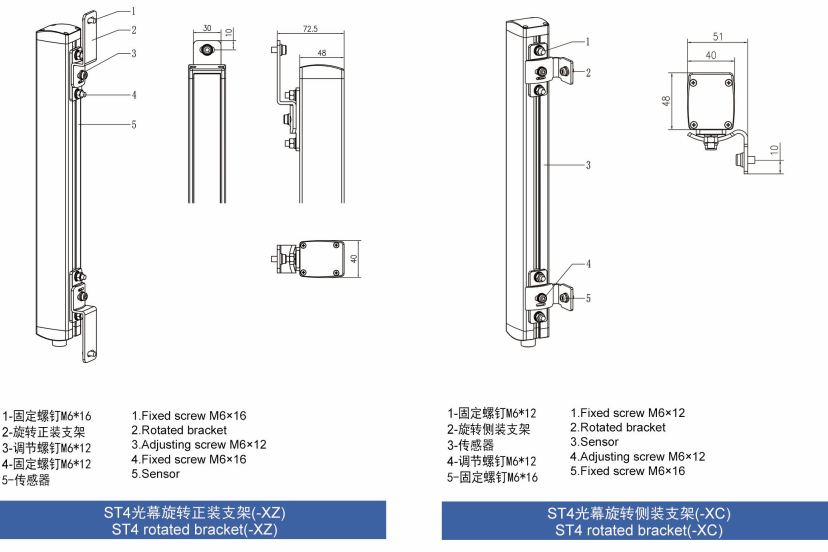

安裝支架：
